ICOM IC-706 MKIIG Frequenzerweiterung

Hier eine Beschreibung, wie ein Transceiver ICOM IC-706MKIIG frequenzerweitert werden kann.

Als erstes möchte ich darauf hinweisen, dass die hier verwendeten SMD Bauteile wirklich sehr klein sind (Baugröße 0402). Der Umbau sollte nur von erfahrenen Technikern bzw. Kollegen durchgeführt werden, die mit der SMD-Löttechnik vertraut sind.

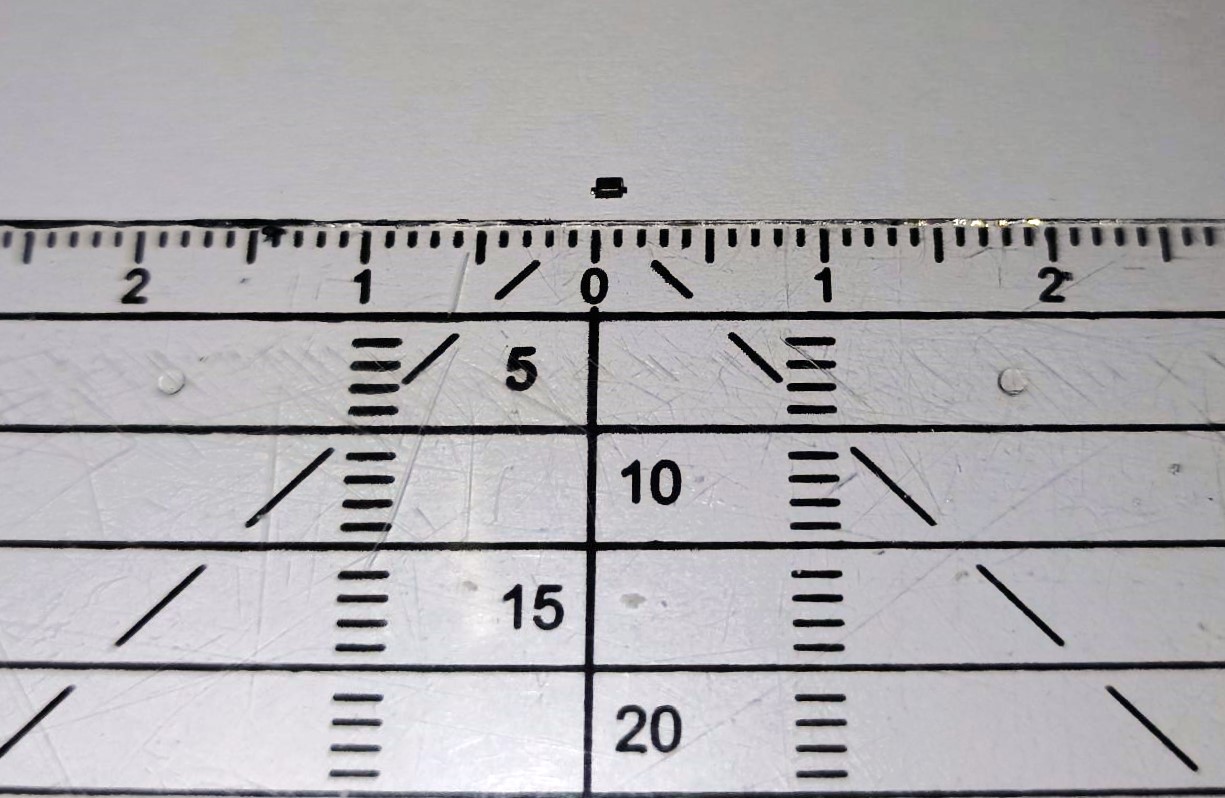

Hier ein Größenvergleich der zu entfernenden Diode mit einer Millimeterskala.

Die Maße sind etwa 0,5 x 1mm.

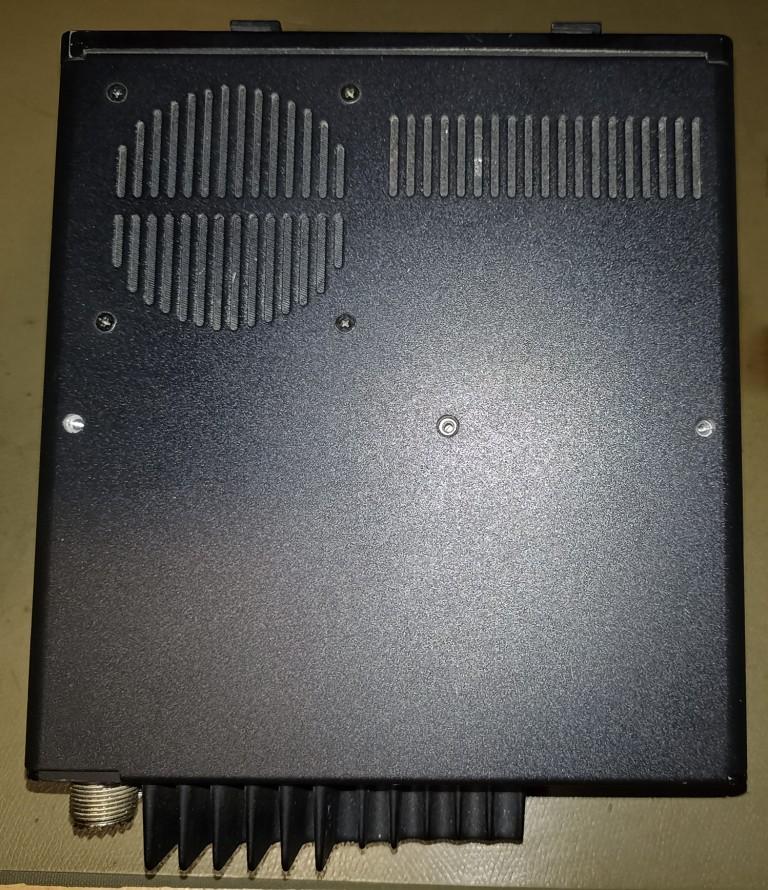

Es muss nur der obere Gehäusedeckel geöffnet werden. Dazu werden 5 Schrauben entfernt. 3 Stk oben und 2 Stk hinten seitlich. Die 4 Schrauben um den Lautsprecher nicht lösen!

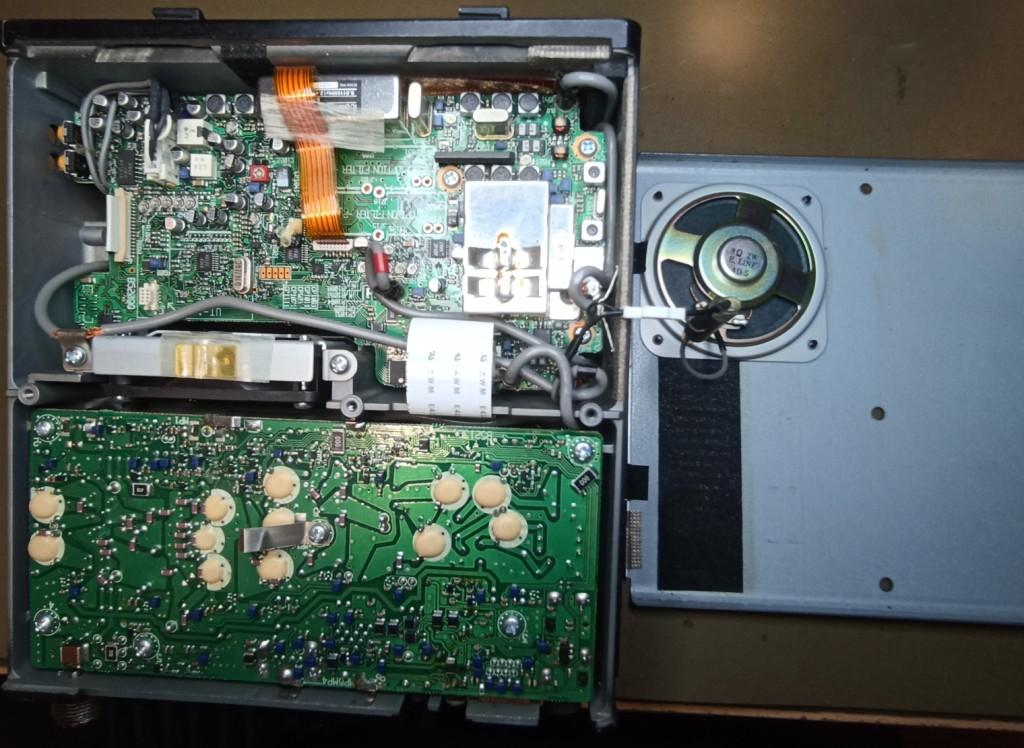

Beim Öffnen des oberen Gehäusedeckels auf die Lautsprecherleitung achten! Die Leitung ist aber lang genug, so dass der Deckel ohne Abstecken daneben abgelegt werden kann.

Am Mainboard die Dioden zum Setzen der Optionen lokalisieren.

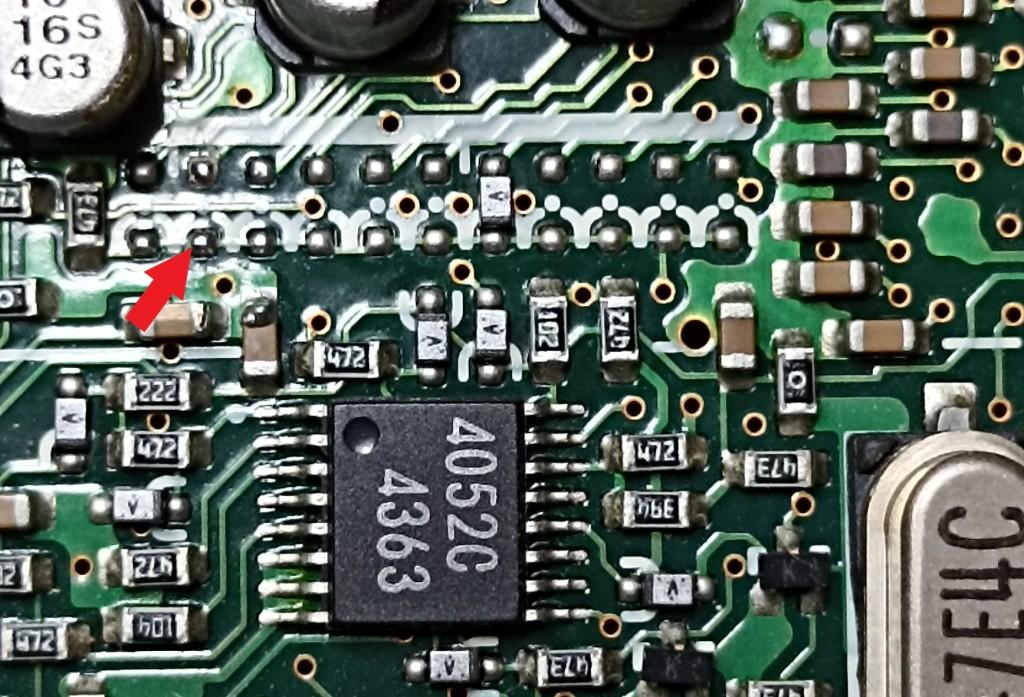

Die markierte Diode (lt. Servicemanual D2030)  entfernen.

Nach dem Entfernen der Diode sollte die Lötstelle mit Leiterplattenreiniger gereinigt werden.

Die Modifikation ist erledigt, der Transceiver kann nun auf allen eingestellten Frequenzen senden. (Dies gilt für KW, VHF und UHF) Den Gehäusedeckel wieder mir den 5 Schrauben montieren.

ACHTUNG ! durch die Modifikation werden alle Speicherplätze gelöscht. Diese müssen wieder neu eingestellt und gespeichert werden.
