Gehäuse für "SAT BOX" Version 2
Da ich mich seit kurzer Zeit mit 3D Modellen beschäftige, habe ich für die SAT-Box ein weiteres Gehäuse entworfen. Für die Konstruktion verwende ich vorrangig Fusion 360 von Autodesk.
Der Prototyp wurde aus PLA gedruckt. Hier findet das SAT-Box-Modul mit 30mm Abstandsbolzen zwischen Board und Display Platz.

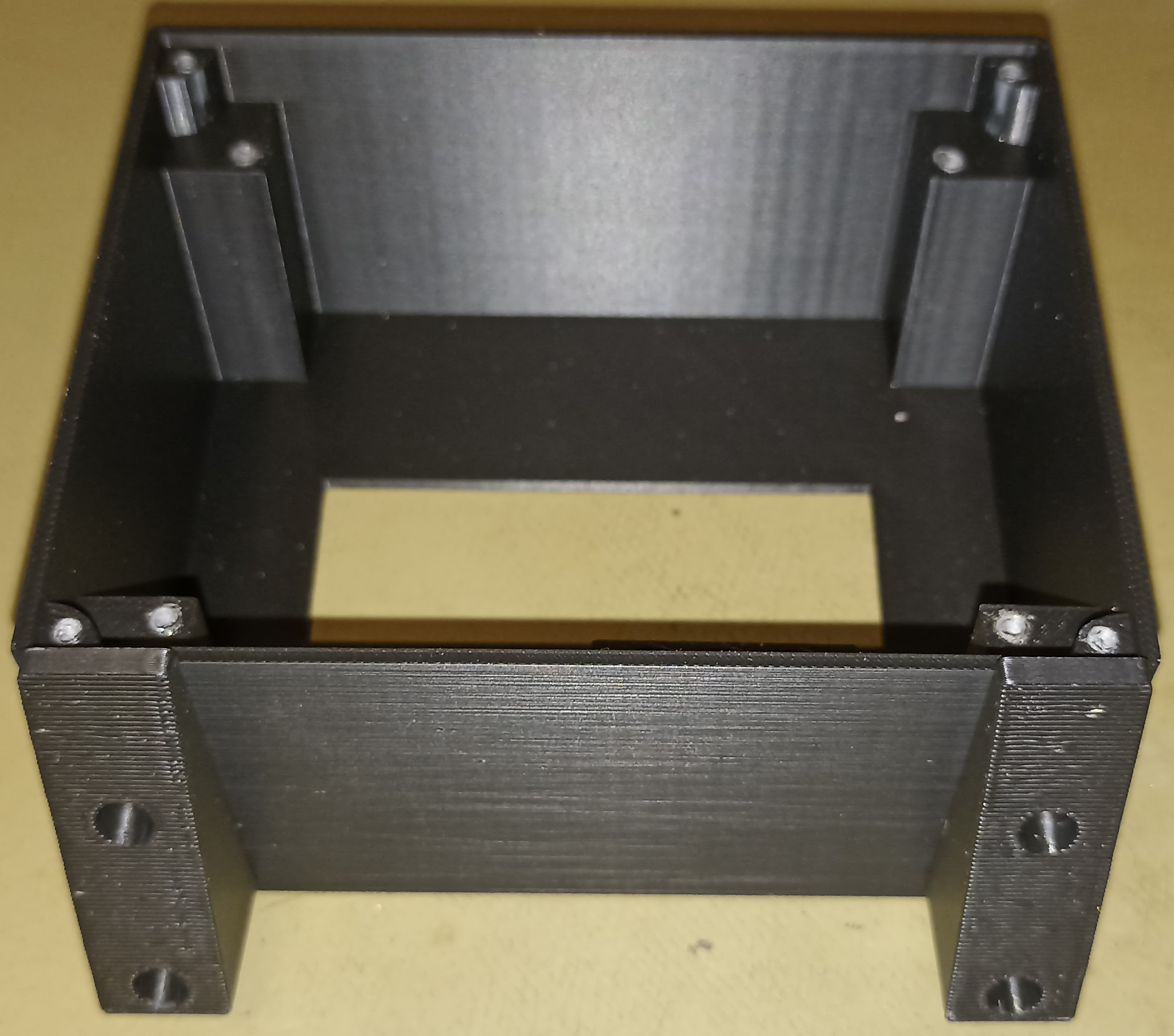

Es müssen keine Einschmelzmuttern verwendet werden. Die Füße werden einfach mit M3x10mm Zylinderkopfschrauben am Grundkörper angeschraubt. Die Gewinde werden gleich beim Eindrehen der metrischen Schrauben in den Kunststoff geschnitten.
Nun werden die Tasten vorbereitet. In den 3 Tasten wird je ein M4x6mm Gewindestift eingeschraubt. Mit diesen kann die Höhe für den genauen Druckpunkt der Tasten eingestellt werden.
Nach dem Einsetzen der Tasten kann das SAT-Box Modul montiert werden.
Zuerst werden noch die Anschlusskabel durch die Bohrungen des Deckels gefädelt.
Das Potentiometer wurde an der Rückseite des Boards bestückt. So ist die Kontrasteinstellung des Displays auch beim bereits eingebauten Modul möglich.
Zum Schluss wird an der Rückseite der Deckel mit M3x10mm Senkkopfschrauben montiert. Auch hier werden wieder die Gewinde beim Eindrehen der metrischen Schrauben geschnitten.
