HB9CV für 23cm
Als Antenne für den Relaisbetrieb auf 23cm ist meine Wahl auf eine HB9CV gefallen.
Diese steht bei mir vertikal polarisiert auf der Fensterbank des Dachbodenfensters in Richtung Gaisberg bei Salzburg und strahlt auf das FM-Relais OE2XZR das die Eingabe auf 1270,375 MHz hat. Die Ausgabe ist auf 1298,375. Das Relais ist von mir etwa 15Km Luftlinie entfernt.
Obwohl ich ca. 15m Zuleitung H-155 PE Kabel zur Antenne habe (bei 1300 MHz 34,9dB/100m = -5,2dB) , komme ich mit dem El-Cuatro mit einer Sendeleistung von etwa 25mW kaum verrauscht am Relais an.
25mW (14dBm) Sendeleistung -5,2dB Kabelverlust +5dBi Antennegewinn = ~24mW (13,8dBm) Strahlungsleisung
Hier eine Skizze mit den Abmessungen:

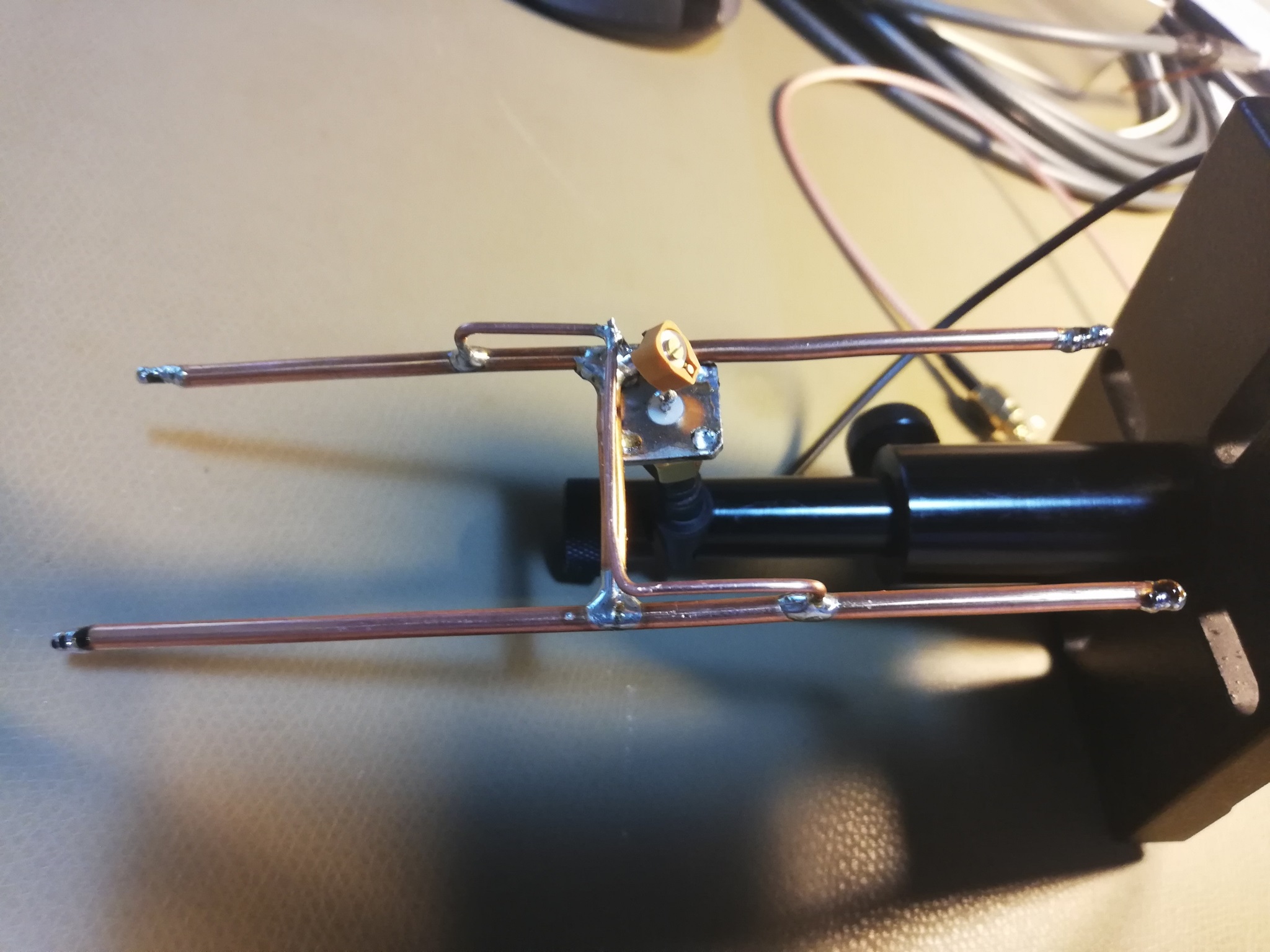

Die Elemente und der Boom wurden aus 6mm² Kupferdraht hergestellt. Die Phasenleitung besteht aus 1,5mm² Kupferdraht.
Das Abmessen der beiden Phasenleitungsenden (17,5 und 19mm) soll um etwa 5mm länger sein, diese 5mm werden dann für den Abstand der Phasenleitung nach unten gebogen und auf 4,5mm abgeschnitten und an den Elementen angelötet.
Als Anschluss kommt eine SMA-Buchse zu Einsatz. Diese habe ich in der Ecke an das kürzere Element und am Boom angelötet.
Als Serienkondensator am Eingang habe ich einen 30pF Trimmer eingebaut.
Die Abstimmung erfolgt mit dem VNA. Falls die Elemente zu kurz geraten sind, lässt sich durch Auflöten von Lötzinn an den Elementenden die Resonanzfrequenz sehr genau einstellen.
Der Rest ist mit dem Serientrimmkondensator einstellbar.

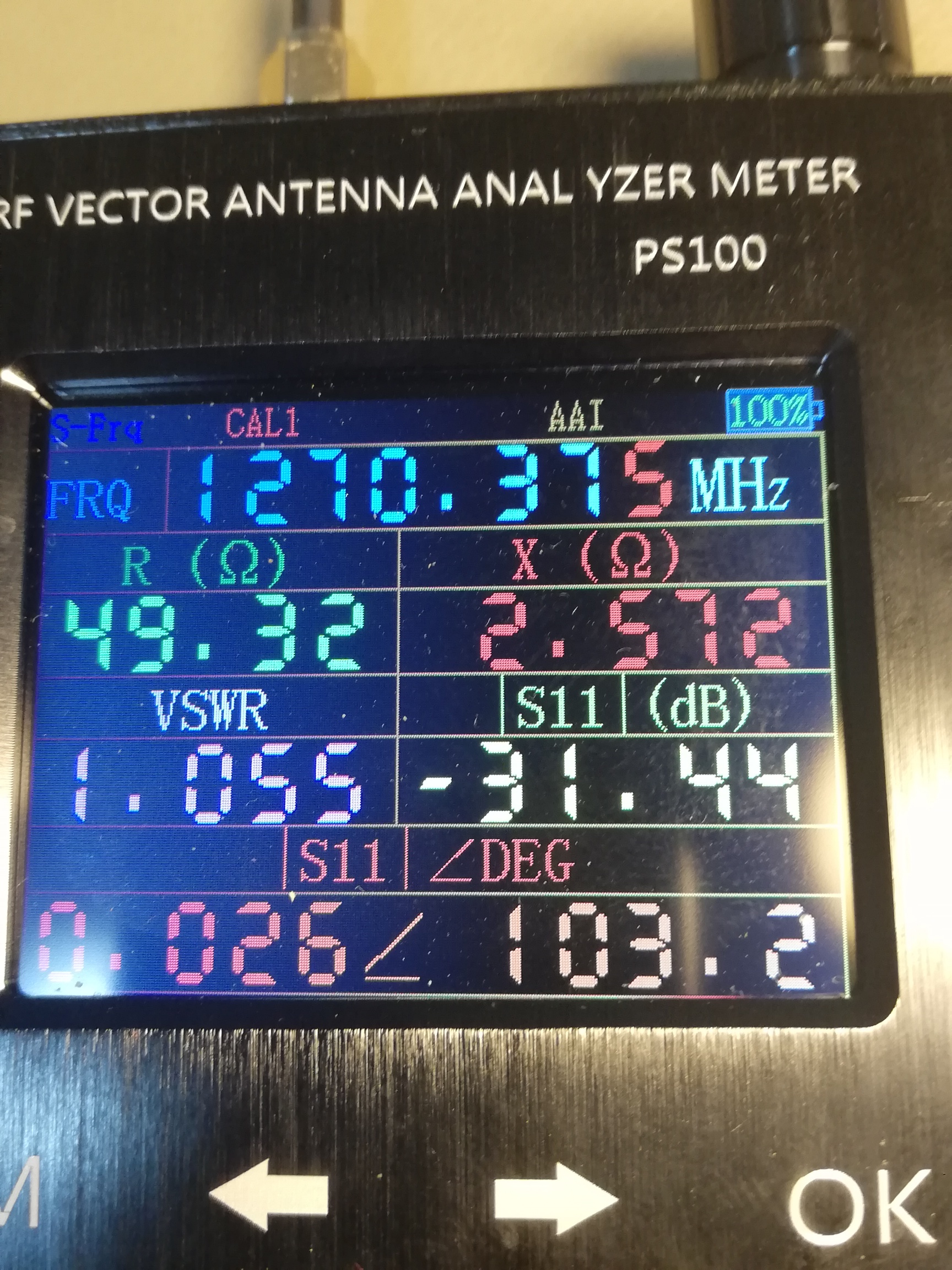

Hier die Messungen nach dem Abgleich:
Viel Erfolg beim Nachbau
