El Cuatro

Ein 4-Band-FM-QRP-Transceiver für 23, 13, 9 und 6 cm.

siehe ​http://www.uhf.at/el-cuatro-QSP-201805.pdf​​​

Hier einige meiner Modifikationen:

Mit dem internen Mikrofon bin ich nicht zufrieden, meine Modulation ist nicht gut zu verstehen.

Um die Modulation zu verbessern möchte ich ein externes dynamisches Mikrofon verwenden. Dazu habe ich eine 3,5 mm Stereo-Klinkenbuchse  eingebaut. Es soll auch eine PPT Taste im Externen Mikrofon sein.

Der vorderste Anschluss des Klinkensteckers ist die Signalleitung.

Der mittlere Anschluss ist die PTT Leitung und wird von der Buchse an den eingebauten PTT Schalter angeschlossen.

Der hintere Anschluss ist Masse.

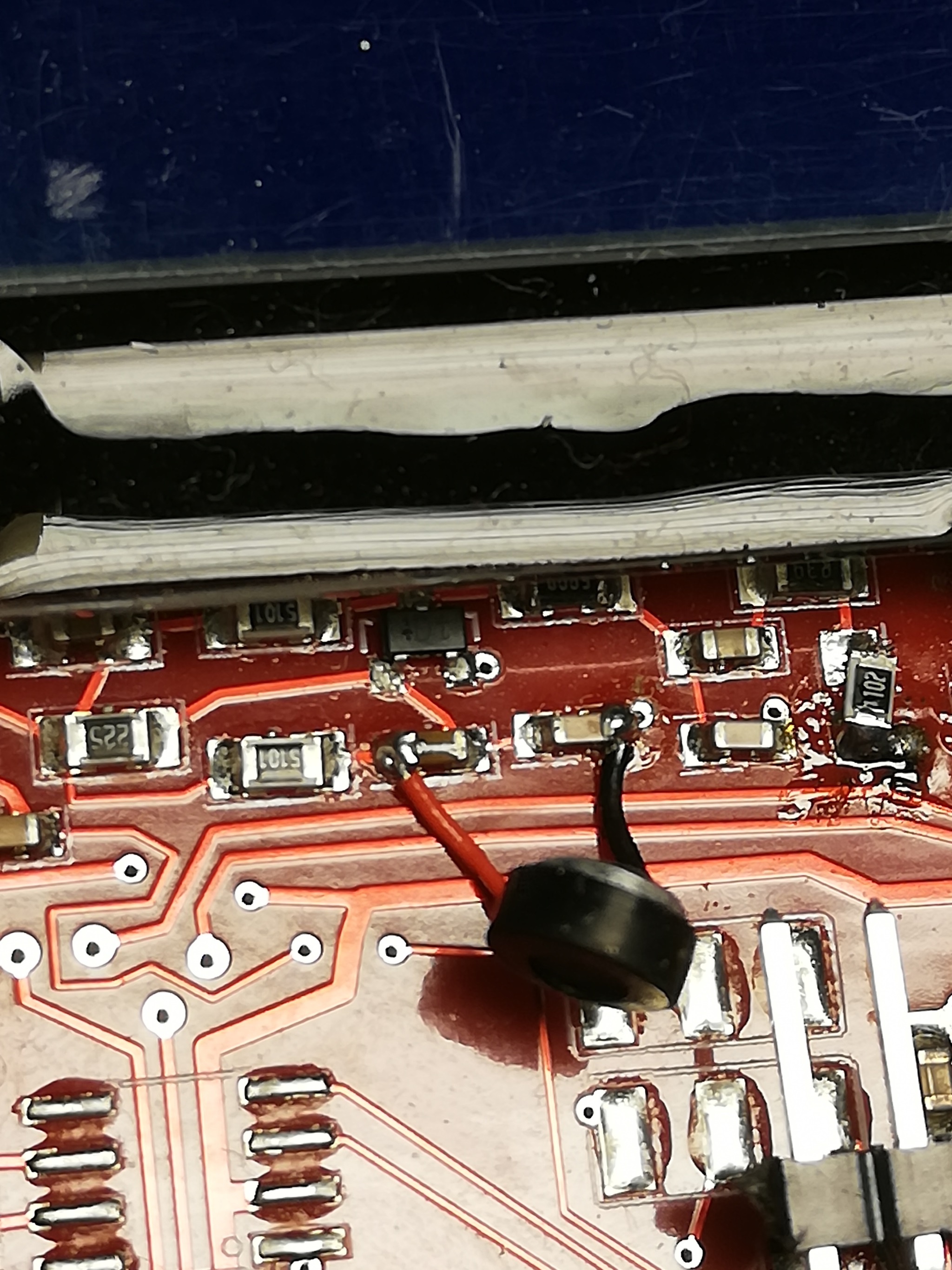

Die interne Mikrofonkapsel wurde entfernt und ich habe auch den 5,1k Widerstand ausgelötet und anstatt des Mikrofones eine Leitung zur Buchse gelegt.

Die linke Leitung ist der Mikrofoneingang, die rechte Leitung der Masseanschluss.

Zum Einsatz kommt ein dynamisches "Peiker" Mikrofon wie es häufig für Betriebsfunkgeräte verwendet wurde.

Da beim El Cuatro die VCO Frequenz im 23cm Band durch 4 geteilt wird, im 13cm Band durch 2, und im 9 und 6cm Band nicht geteilt wird, ist der Frequenzhub entsprechend auch um den Faktor 4 oder 2 kleiner.

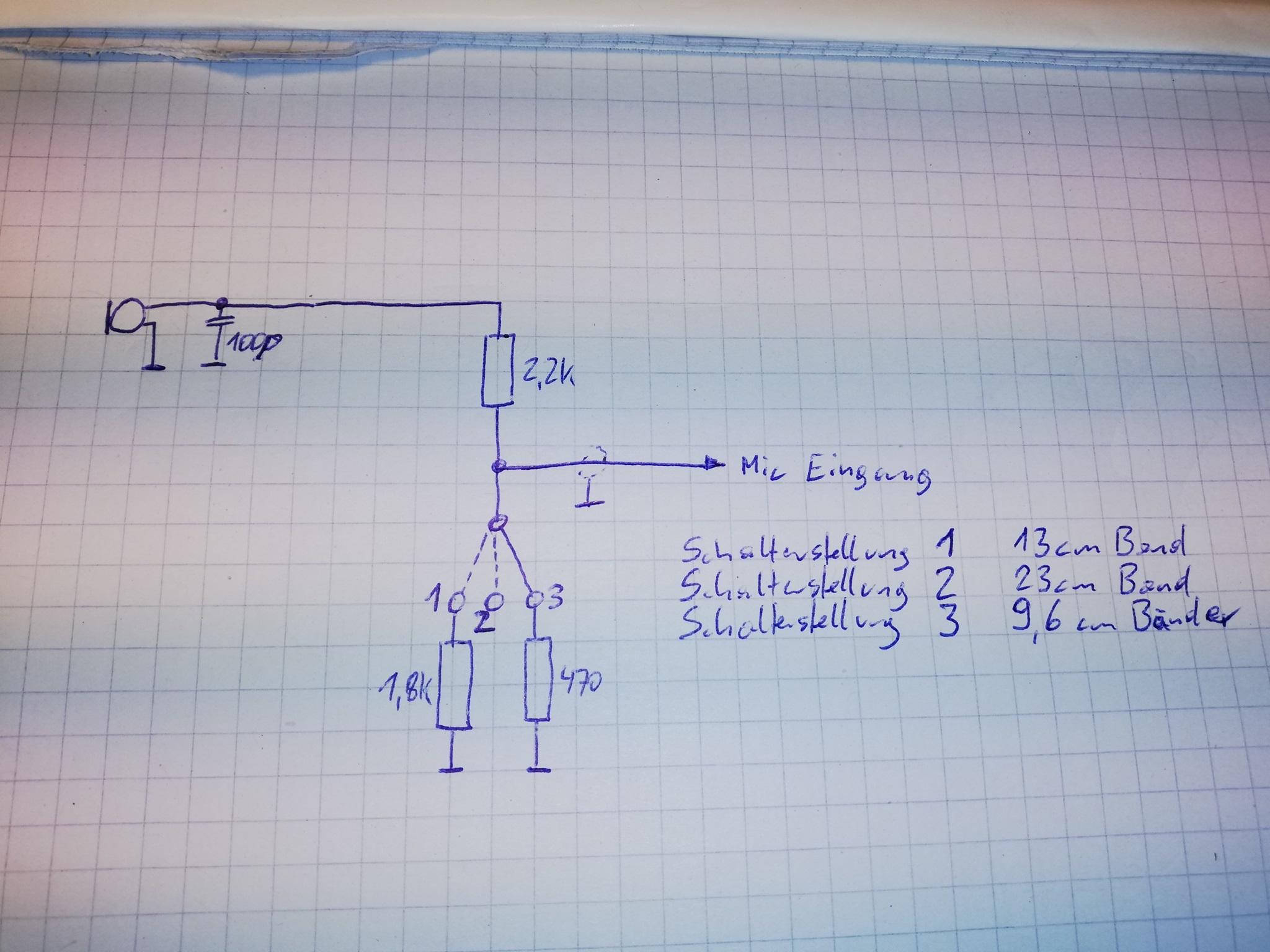

Damit man in den verschiedenen Bändern einen gleichen Sprechabstand zum Mikrofon einhalten kann, habe ich den Bändern entsprechend einen umschaltbaren Abschwächer ins Mikrofon eingebaut.

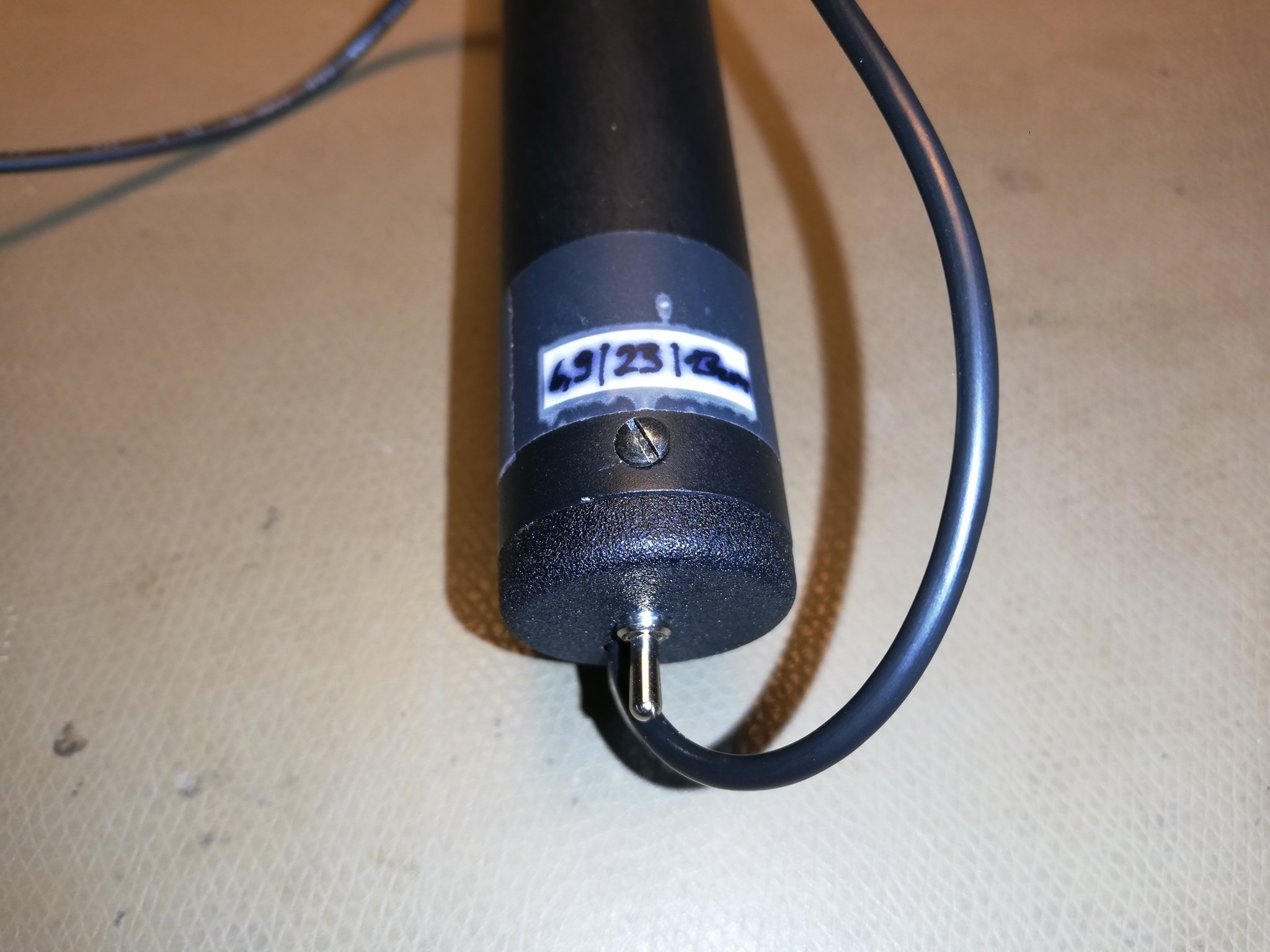

Dazu verwende ich einen kleinen Umschalter mit Mittelstellung den ich in einen passenden Formrohrpfropfen eingebaut habe.

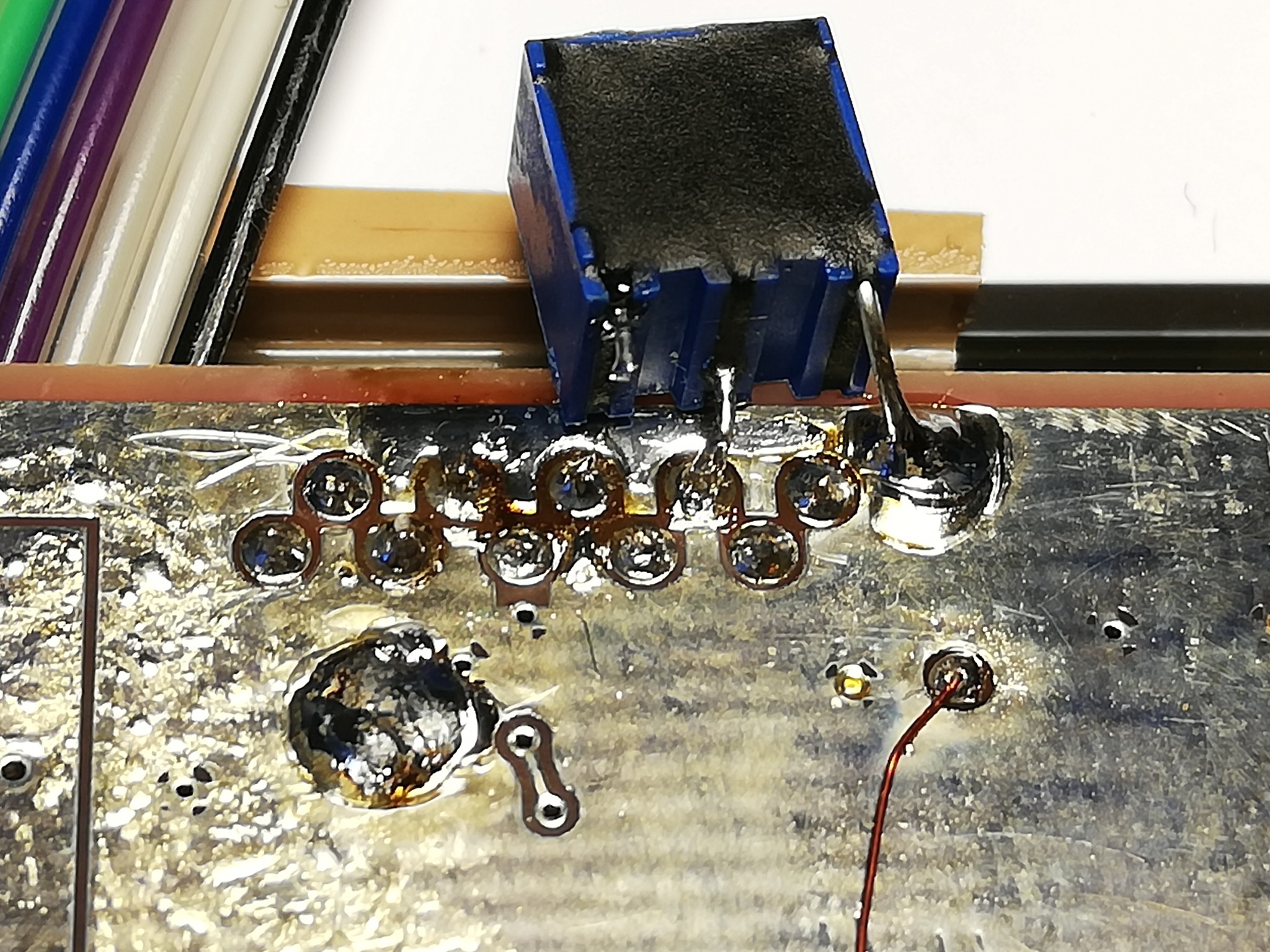

Die kleine Schaltung mit den 3 Widerständen und einen Kondensator sitzt auf einer Lochrasterplatine. Der 100p Kondensator soll parallel zum Mikrofon geschaltet  werden um HF-Einstreuungen zu  unterdrücken.

Die Modulation ist jetzt sehr gut, man muss entsprechend des verwendeten Bandes den Schalter umschalten. Der Sprechabstand zum Mikrofon kann nun gleich bleiben.

Mein Display war schlecht ablesbar da der Kontrast zu stark war. Ich habe ein 1K Poti vom 3, Pin von rechts auf Masse gelegt.

Damit lässt sich der Kontrast optimal einstellen.

Um das Gerät für eine Ladung der Akkus nicht jedes mal zu zerlegen habe ich noch eine Ladebuchese eingebaut.

Die schwarze Leitung geht auf Masse, die rote Leitung führt zum noch freien Kontakt des Einschalters. Wenn das Gerät ausgeschaltet ist, liegt der Akku nur an der Ladebuchse.

Nachtrag Sept. 2022:  Relaisablage für Gaisbergrelais programmiert, Rauschsperre implementiert, internen Lautsprecher nachrüsten

Dankenswerter Weise hat uns der Entwickler dieses einzigartigen Gerätes, Fred, OE8FNK die Frequenz mit -28 MHz Ablage für unseren 23cm Umsetzer am Gaisberg einprogrammiert. Zusätzlich hat er noch in der Firmware eine Rauschsperre implementiert, die über längeren Tastendruck auf den Drehgeber aufgerufen werden kann.

Durch drehen am Drehgeber kann der Squelchlevel eingestellt werden.

Durch erneuten Druck auf den Drehgeber kommt man wieder zur Frequenzanzeige.

Und noch ein zusätzliches Feature ist eine Empfangs-Pegelanzeige am Display rechts unten.

Um den El Cuatro auch ohne Kopfhörer zu betreiben, habe ich einen genau passenden Lautsprecher gefunden, der sehr gut ins Gehäuse passt.

Dazu muss noch ein möglichst kleiner Audioverstärker mit möglichst hoher Effizienz eingebaut werden. Meine Wahl fiel auf einen Klasse-D Verstärker. Dieser benötigt eine Betriebsspannung von 2 bis max. 5V. Daher kommt noch ein DC-DC Wandler hinzu, der die etwa 6V der 5 Stk 1,2V Akkus auf ~3,3V umwandelt. Dieser sollte auch möglichst effizient sein, daher fiel meine Wahl auf einen Stepdownconverter.

Hier die Teile von Reichelt:

Kleinlautsprecher LSM-S20K                     2,72€

Audioverstärker    DEBO SOUND AMP1   4,94€

DC-DC Wandler     DEBO DCDC DOWN 4  2,01€

Vor dem Zusammenbau wird beim DC-DC Wandler bei einer Eingangsspannung von 6 V eine Ausgangsspannung von etwa 3,3 V eingestellt.

Dann erst soll der DC-DC Wandler mit dem Audioverstärker verbunden werden.

Die 6 V Versorgungsspannung wird direkt nach dem Powerschalter des El- Cuartos abgegriffen. Das Audiosignal wird an der Kopfhörerbuchse abgegriffen und noch über ein 10 KOhm Poti zum Verstärkereingang geführt. Die Leitungen zum Audioeingang sollten geschirmt sein, damit keine Einstreuungen auftreten.

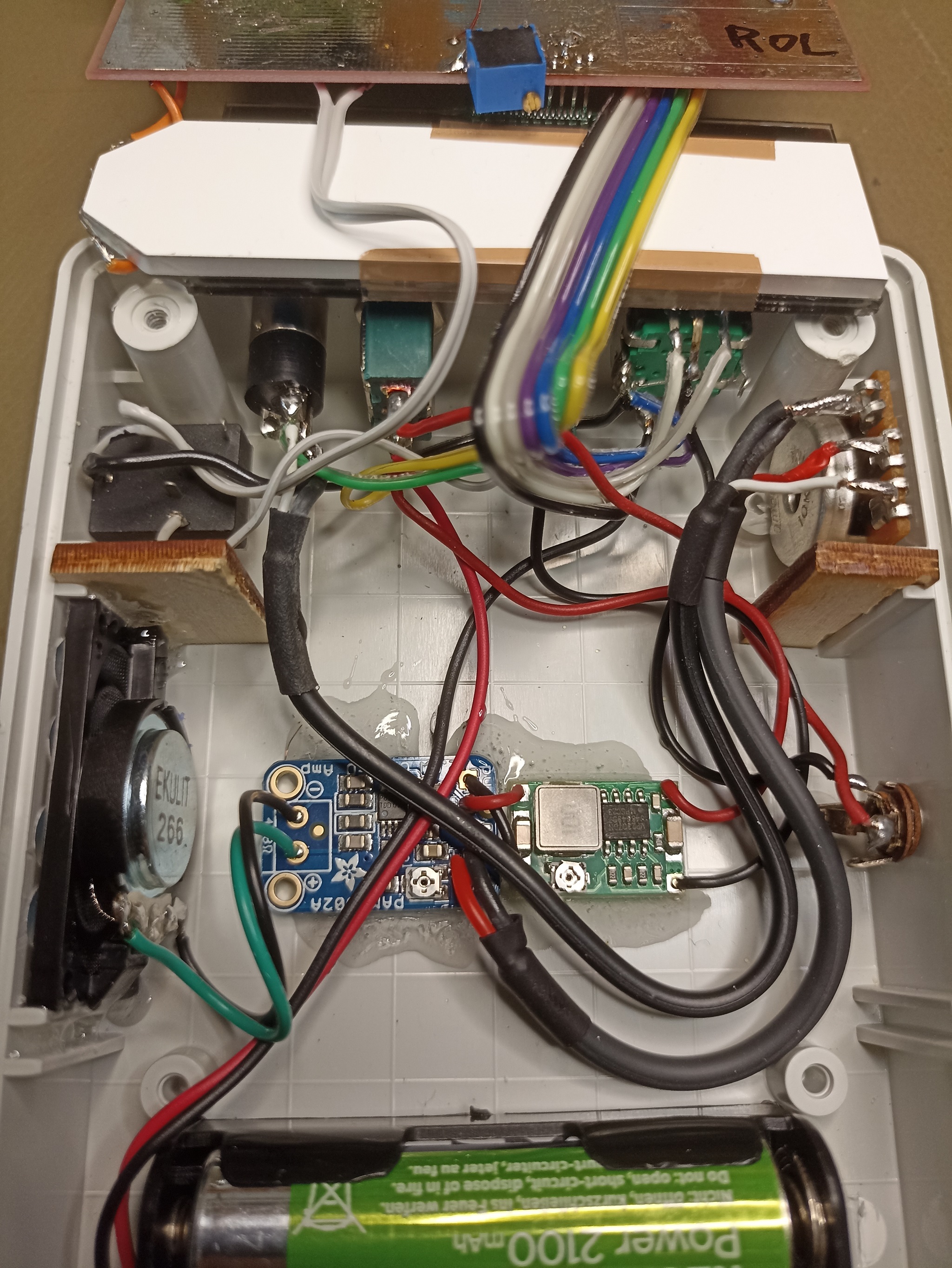

Die beiden Boards wurden mit Epoxidharzkleber an den Gehäuseboden geklebt. Wie im Bild zu sehen, passt der Lautsprecher genau zwischen die Aussparrungen an der linken Seite vom Gehäuse. Vorher sollen natürlich entsprechende "Schall-Löcher" gebohrt werden. Zwischen Gehäusewand und Lautsprechermembran soll ein Abstand von etwa 1mm bleiben, damit das Membran frei beweglich ist. Der Lautsprecher kann zwischen die Aussparrungen geklemmt werden, diesen habe ich dann ebenfalls mit Epoxidharzkleber befestigt. Auf der oberen rechten Seite findet das 10K Poti für die Lautstärkeregelung Platz.

Hier die "Schall-Löcher" (8 Stk mit je 5 mm Durchmesser)

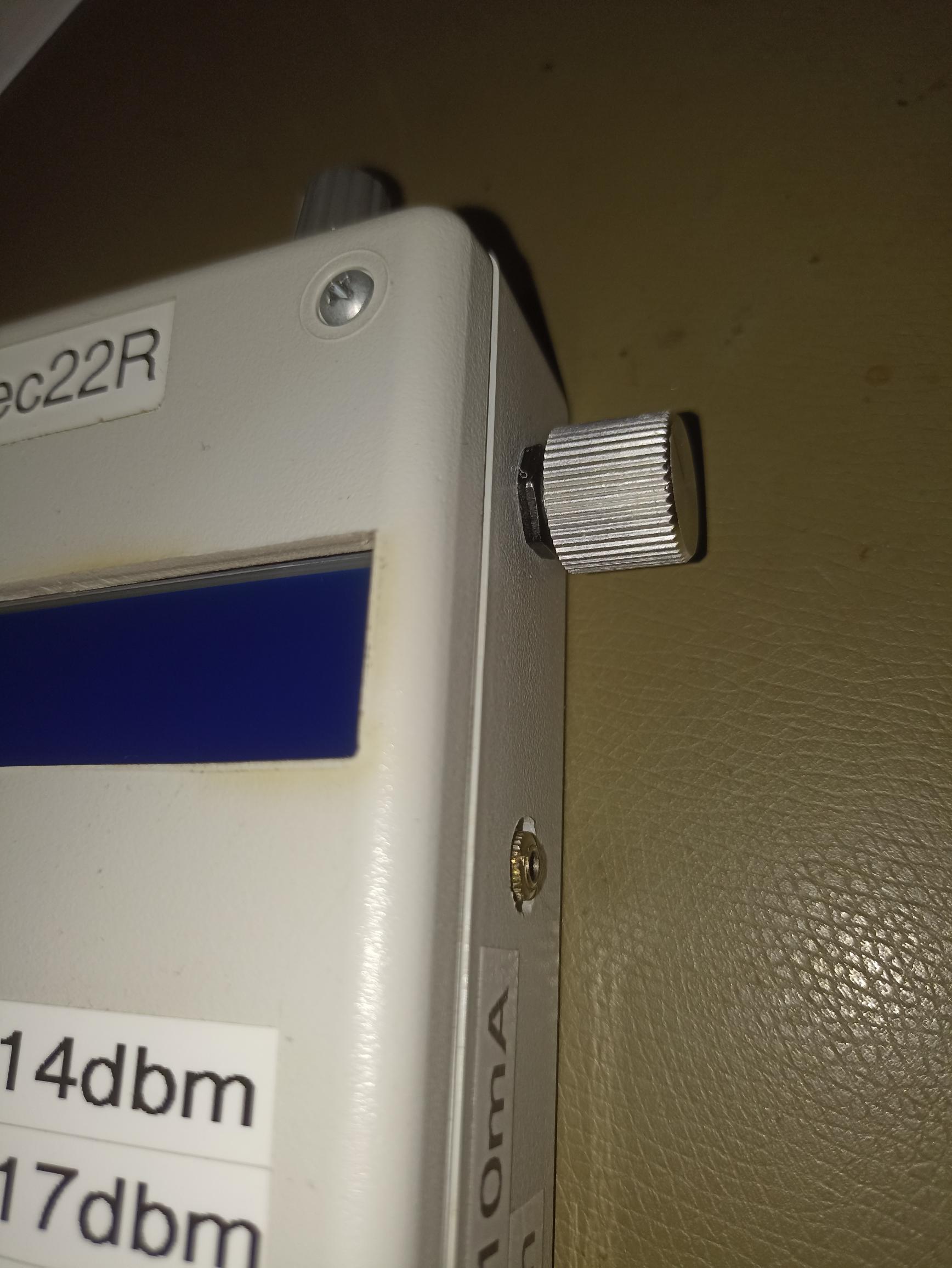

Hier noch ein schöner Aluknopf für das Lautstärkepoti.

Ein erster Test über das 23cm Gaisbergrelais hat gezeigt, die Lautstärke aus dem eingebauten Lautsprecher ist auch für einen Betrieb in lauter Aussenumgebung gut geeignet.

Viel Spaß beim Nachbau und schon mal gutes gelingen.
